Tek aşamalı sıkıştırma katı termodinamik sınırlarla karşı karşıyadır. Basınç oranları arttıkça boşaltma sıcaklıkları hızla yükselir. Bu, hacimsel verimlilikte üstel düşüşlere ve dahili bileşenler üzerinde ciddi mekanik strese yol açar. Yüksek basınçlı gaz veya ultra düşük sıcaklıkta soğutma gerektiren tesisler sıklıkla aşırı enerji tüketiminden muzdariptir. Ayrıca, tek kademeli sistemleri optimum tasarım parametrelerinin ötesine iterken sık sık valf arızaları, şişmiş kafa contaları ve yağlayıcının bozulmasıyla karşı karşıya kalırlar.
Sıkıştırma aşamaları arasına bir ara soğutucunun eklenmesi termodinamik döngüyü temelden değiştirir. Döngünün ortasında ısının uzaklaştırılması dahili bileşenleri korur ve motorun gerektirdiği toplam mekanik işi azaltır. Bu kılavuz, bir sistem dahilinde aşamalar arası soğutmanın nasıl çalıştığını açıklamaktadır. çift kademeli pistonlu kompresör . Ağır endüstriyel uygulamalarda bu sistemlerin belirlenmesine yönelik mekanik faydaları, operasyonel ödünleşimleri ve kriterleri değerlendirerek, zorlu koşullar altında güvenilir bir şekilde çalışan bir sistem tasarlayabilmenizi sağlıyoruz.
Termodinamik Optimizasyon: Aşamalar arası soğutma, düşük basınç (LP) ve yüksek basınç (HP) aşamaları arasındaki duyulur ısıyı ortadan kaldırarak süreci ideal izotermal sıkıştırmaya yaklaştırıyor ve toplam fren beygir gücü gereksinimlerini önemli ölçüde azaltıyor.
Mekanik Uzun Ömür: HP aşamasının giriş sıcaklığını düşüren ara soğutma, boşaltma sıcaklıklarının yağlama yağlarının ve iç sızdırmazlık bileşenlerinin termal bozunma sınırlarını aşmasını önler.
Hacimsel Verimlilik: Basınç oranının iki aşamaya bölünmesi, gaz hacmindeki genleşmeyi en aza indirerek kompresörün strok başına daha fazla kütle taşımasına olanak tanır.
Uygulama Özelliği: Ara soğutmalı iki aşamalı sistemlerin ilave sermaye harcaması, öncelikle ağır endüstriyel hava sistemleri veya düşük sıcaklıklı pistonlu kompresör uygulamaları gibi yüksek sıkıştırma oranlı senaryolarda haklı çıkar.
Çok aşamalı bir sistemdeki gazın fiziksel akışını anlamak, doğru çalışma ve sorun giderme için çok önemlidir. İki aşamalı bir ünitenin temel mimarisi, aktif ısı değişimiyle ayrılan sıralı sıkıştırmaya dayanır. Gaz emme girişine girer ve düşük basınçlı (LP) silindiri doldurur. LP pistonu bu gazı orta basınca sıkıştırır. Bu ilk sıkıştırma, gazın özgül ısı oranına bağlı olarak genellikle gaz sıcaklığını 250°F'ın oldukça üzerine çıkaran önemli bir ısı üretir. Sıcak gaz daha sonra LP silindirinden boşaltılır ve doğrudan ara soğutucu ısı eşanjörüne akar.
Ara soğutucu, aşamalar arasında kritik bir köprü görevi görür. İster basınçlı çekişli bir fanla havayla soğutulsun, ister kabuk-borulu ısı eşanjörü aracılığıyla suyla soğutulsun, birincil işlevi gaz sıcaklığını tekrar ortam koşullarına yakın koşullara düşürmektir. Gazın soğutulması yoğunluğunu arttırır ve özgül hacmini azaltır. Yoğun, soğutulmuş gaz daha sonra yüksek basınçlı (HP) silindire girer. HP pistonu bu yoğun gazı nihai tahliye basıncına kadar sıkıştırır. Ara soğutucu olmadan, HP silindiri sıcak, genleşmiş gazı emerek sistem verimliliğini büyük ölçüde azaltır ve son boşaltma sıcaklığının standart sentetik contaların erime noktasını aşmasına neden olur.
Nem ayırma, ara soğutucunun kritik bir ikincil işlevini temsil eder. Basınçlı havanın veya proses gazının soğutulması, su buharının ve ağır hidrokarbonların gaz akışından yoğunlaşmasına neden olur. Intercooler'lar entegre nem ayırıcılara ve mekanik tuzaklara sahiptir. Bu bileşenler yoğunlaşan sıvıları otomatik olarak yakalar ve tahliye eder. Sıvının uzaklaştırılması, HP aşamasında bağlantı çubuklarının kolayca bükülmesine veya kamış valflerinin parçalanmasına neden olabilecek yıkıcı hidrolik tıkanmayı önler. Aynı zamanda yüksek saflıkta sıkıştırılmış gazın aşağı akış ekipmanına ulaşmasını sağlar.
Bu mimari, ağır endüstriyel talep için etkili bir şekilde ölçeklenir. Tesisler bir tasarım belirlerken bu tasarıma güvenir. yüksek kapasiteli pistonlu kompresör . Yüksek basınçlarda büyük kütle akış hızlarına izin verir. Operatörler rafinerilerde, kimya tesislerinde ve büyük ölçekli üretim tesislerinde sürekli üretim döngülerini sürdürürken yıkıcı termal limitlerden kaçınırlar.
Aşamalar arası soğutma, sıkıştırma döngüsünü ideal izotermal sıkıştırmaya yaklaştırır. Basınç-hacim (PV) diyagramında adyabatik (izantropik) sıkıştırma dik bir eğri izler. İzotermal sıkıştırma daha sığ bir eğri izleyerek daha az toplam iş gerektirir. Ara soğutma adyabatik eğriyi iki küçük adıma böler. Soğutma işlemi ikinci aşamanın başlangıç noktasını PV diyagramında sola kaydırır. Tek aşamalı adyabatik eğri ile iki aşamalı eğri arasındaki gölgeli alan, motor şaftındaki doğrudan güç tasarrufunu temsil eder.
Gazın soğutulması fiziksel hacmini azaltır. HP aşaması, nihai tahliye basıncına ulaşmak için önemli ölçüde daha az mekanik iş (kW/CFM veya kW/TR) gerektirir. Yoğun gazın taşınması, sıcak, genleşmiş gazın taşınmasından daha az enerji gerektirir. Bu temel termodinamik prensip, ana tahrik motorundaki amper çekişini doğrudan azaltarak, ekipmanın kullanım ömrü boyunca önemli miktarda enerji tasarrufu sağlar.
Mühendisler, sıkıştırma işini en aza indirmek için teorik optimum ara kademe basıncını hesaplar. Optimum kademeler arası basınç, emme ve boşaltma basınçlarının geometrik ortalamasına eşittir. Ancak gerçek dünyadaki uygulamalar ayarlamalar gerektirir. Mühendisler, ara soğutucu boruları ve kanatçıklarındaki gerçek basınç düşüşünü hesaba katmalıdır. Bu basınç düşüşünü soğutma verimliliğine göre dengelemek, son aşama oran tasarımını belirler. Intercooler'ın boyutu küçükse basınç düşüşü, gazın soğutulmasından elde edilen beygir gücü tasarrufunu boşa çıkaracaktır.
Boşluk hacmi, yüksek basınç oranlarında kompresör performansını ciddi şekilde etkiler. Pistonlar silindir kafasına dokunamaz; Mekanik çarpışmayı önlemek için her zaman strokun üst kısmında küçük bir gaz cebi sıkışıp kalır. Tek kademeli bir sistemde, yüksek tahliye basıncı, sıkışan bu gazı emme strokunda derinlemesine yeniden genleşmeye zorlar. Bu yeniden genleşme, iç basınç emme hattı basıncının altına düşene kadar yeni emme gazının silindire girmesini engeller.
Çok aşamalı bir sistem, toplam basınç oranını birden fazla silindire böler. 9:1'lik bir toplam oran, iki farklı 3:1 oranına dönüşür. Her bir silindirdeki basınç oranının düşürülmesi, boşluk genişleme cezalarını büyük ölçüde azaltır. Sıkışan gaz daha az genleşerek emme valfinin strok sırasında daha erken açılmasını sağlar. Hem LP hem de HP silindirleri strok başına daha fazla taze gaz çekerek makinenin fiziksel yer değiştirmesini maksimuma çıkarır.
Her bir aşamadaki basınç farkının azaltılması dahili gaz sızıntısını sınırlar. Yüksek basınç farkları, gazı piston segmanlarından ve kapalı valflerden geçmeye zorlar. Bu kaçak enerji israfına neden olur ve kapasiteyi azaltır. Daha düşük kademe oranları bu sızıntıyı en aza indirerek makinenin net hacimsel verimini maksimuma çıkarır ve sıkıştırma halkalarındaki aşınmayı azaltır.
Standart kompresör yağları aşırı sıcaklıklarda hızla bozulur. 150°C'nin (300°F) üzerinde viskozitesi bozulur ve yağ cilalanmaya veya karbonlaşmaya başlar. Yüksek basınçlara tek kademeli sıkıştırma bu sınırları kolayca aşar. Ara soğutma, HP deşarjının tehlikeli termal eşiklere ulaşmasını önler. Temiz, stabil yağ, silindir duvarlarının, bilek pimlerinin ve ana yatakların uygun şekilde yağlanmasını sağlar.
Termal yorgunluk kompresörün dahili bileşenlerini tahrip eder. Reed valfler, halka valfler, piston segmanları ve çubuk salmastraları aşırı ısı altında zamanından önce arızalanır. Çalışma sıcaklıklarının düşürülmesi bakım aralıklarını uzatır. Teknisyenler, eğrilmiş valfleri ve kırılgan contaları değiştirmek için daha az zaman harcayarak makinenin daha uzun süre çalışır durumda kalmasını sağlar.
Proses gazları genellikle yüksek sıcaklıklara zayıf tepki verir. Sıcaklıkları düşük tutmak, reaktif gazların termal çatlamasını veya polimerizasyonunu önler. Ayrıca aşağı yöndeki alıcıları, filtreleri ve boruları aşırı termal genleşme stresinden korur. Soğutucu tahliye gazı, aşağı yöndeki borunun bükülmesini, conta arızalarını ve birleştirici filtre elemanlarının bozulmasını önler.
Endüstriyel güvenlik standartları, izin verilen maksimum boşaltma sıcaklıklarını katı bir şekilde zorunlu kılar. Basınçlı hava sistemlerindeki yüksek sıcaklıklar ciddi kendiliğinden tutuşma riskleri oluşturur. Aşırı ısıyla birlikte yağ taşınması, yıkıcı alıcı yangınlarına neden olabilir. Ara soğutma bu riskleri azaltır ve tesis güvenliği düzenlemelerine uyumu sağlar.
Endüstriyel dondurma özel ekipman gerektirir. -40°C (-40°F) veya daha düşük sıcaklıklarda çalışan amonyak veya CO2 sistemleri, evaporatörden yoğunlaştırıcıya büyük basınç artışları gerektirir. Tek kademeli kompresörler, aşırı ısınmadan ve ciddi kapasite kaybına uğramadan bu aşırı kaldırmaları kaldıramaz. A Düşük sıcaklıklı pistonlu kompresör, şok dondurma ve soğuk depolama uygulamalarında güvenilir şekilde çalışmak için tamamen iki aşamalı mimariye dayanır.
Soğutma sistemleri, standart hava kompresörlerine kıyasla benzersiz ara soğutma yöntemlerini kullanır. Aşamalar arası soğutma genellikle sıvı enjeksiyonunu veya özel bir flaş tankını içerir. Bu kademeler arası kızgınlık giderici, az miktarda sıvı soğutucu akışkanı akıtarak LP kademesinin tahliye gazını soğutur. Aynı zamanda ana evaporatörü besleyen sıvı soğutucuyu aşırı soğutur. Aşırı soğutulmuş sıvı, kütle akışı başına önemli ölçüde daha yüksek soğutma kapasitesi sağlayarak genel sistem performans katsayısını (COP) artırır.

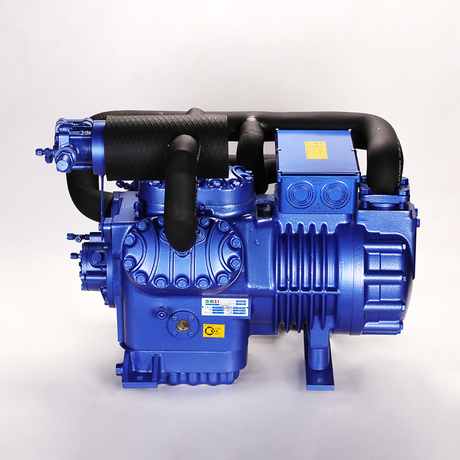

Ticari soğutma ve kontrollü ortamlar sıklıkla yarı hermetik tasarımları kullanır. Çevresel test odaları, farmasötik soğuk hava depoları ve süpermarket rafları, soğutucu sızıntısı riski olmadan hassas sıcaklık kontrolü gerektirir. A Çift kademeli yarı hermetik kompresör, motoru ve kompresörü tek bir basınçlı kap içinde muhafaza eder. Bu, salmastra sızıntılarını ortadan kaldırarak gaz muhafazasının zorunlu olduğu kritik ortamlar için idealdir.
Motor soğutma, yarı hermetik tasarımlarda benzersiz bir zorluk sunar. Emme gazı tipik olarak silindirlere girmeden önce dahili elektrik motorunu soğutur. Yüksek sıkıştırma oranlarında veya derin vakumlarda çalışmak, soğutma gazının kütle akışını azaltır. Aşamalar arası soğutma, sargıların aşırı ısınmamasını sağlamak için motor soğutma devresiyle etkileşime girer. Doğru kademelendirme, sürekli derin dondurma çalışması sırasında motoru güvenli termal sınırlar içinde tutarak statorun yanmasını önler.
İki aşamalı sistemler daha yüksek ön sermaye harcaması gerektirir. Alıcılar ekstra silindirler, ara soğutucu ısı eşanjörleri, ara bağlantı boruları ve nem ayırıcılar için ödeme yapar. Karmaşık kontrol sistemleri ve ek titreşim yalıtımı, ilk satın alma fiyatına katkıda bulunur. Tesis yöneticileri bu ilk yatırımı uzun vadeli operasyonel faydalar ve enerji tasarruflarıyla karşılaştırmalı.
Yaşam döngüsü yatırım getirisi, daha yüksek başlangıç maliyetini haklı çıkarır. Enerji tasarrufu aylık işletme giderlerini doğrudan azaltır. Azalan mekanik stres, 10 ila 20 yıllık kullanım ömrü boyunca bakım kesintilerini ve yedek parça tüketimini azaltır. Sürekli olarak yüksek basınç oranlarında çalışan tesisler, daha düşük elektrik faturaları ve daha az yıkıcı arıza sayesinde ilk primi hızlı bir şekilde geri kazanır.
Uygun ara soğutucu boyutu sistem başarısını belirler. Küçük boyutlu bir ara soğutucu, aşamalar arasında aşırı basınç düşüşü yaratır. HP silindiri daha sonra gazı kısıtlamadan çekmek için daha fazla çalışmalıdır. Bu basınç düşüşü cezası, iki aşamalı sıkıştırmanın termodinamik enerji tasarrufunu tamamen ortadan kaldırabilir. Mühendisler, yeterli akış alanına ve minimum kısıtlamaya sahip ısı eşanjörlerini belirlemelidir.
Farklı soğutma ortamları özel bakım rutinleri gerektirir. Su soğutmalı ara soğutucular mineral tortulaşmasına ve iç korozyona maruz kalır. Operatörler, ısı transfer verimliliğini korumak için boruları periyodik olarak kimyasal olarak temizlemelidir. Hava soğutmalı ara soğutucular büyük ölçüde ortam sıcaklığına bağlıdır. Toz ve döküntüler dış kanatçıkları kirletir. Tasarım yaklaşma sıcaklıklarını korumak için teknisyenlerin hava soğutmalı kanatçıkları düzenli olarak basınçlı yıkaması gerekir.
Çok kademeli kompresörler daha büyük bir fiziksel ayak izi kaplar. Ara soğutucular, titreşim sönümleyiciler ve ağır ara bağlantı boruları önemli bir zemin alanı gerektirir. Tesis planlamacıları bakım erişimi için yeterli alan ayırmalıdır. Ara soğutucu boru demetlerinin çekilmesi, kompresör kızağının etrafında, mekanik oda düzenine dahil edilmesi gereken boş alan gerektirir.
Karmaşık çok kademeli pistonlu makineler farklı titreşim harmonikleri üretir. Ağır, dengesiz kuvvetler kızak boyunca ilerler. Kurulumlar sağlam yapısal temeller gerektirir. Mühendisler, titreşimi yönetmek ve çevredeki tesis borularında ve bina desteklerinde yapısal yorgunluğu önlemek için izole edilmiş beton atalet blokları belirler.
Endüstri standartları, tek aşamalı sıkıştırmadan çift aşamalı sıkıştırmaya geçiş için net eşikler tanımlar. Standart endüstriyel hava için mühendisler, sıkıştırma oranı 5:1 veya 6:1'i aştığında iki aşamayı zorunlu kılar. Soğutmada belirli sıcaklık artışları geçişi belirler. Tek kademeli bir ünitenin bu eşikleri aşması erken mekanik arızayı, yağın karbonize olmasını ve enerji israfını garanti eder.
Tesis yük profilini analiz etmek kritik öneme sahiptir. Sürekli, temel yük işlemleri, ara soğutmalı sistemlere yapılan yatırımı kolayca haklı çıkarır. Aralıklı, oldukça değişken görev döngüleri, hızlı bir geri ödeme elde etmek için yeterli çalışma saatini biriktiremeyebilir. Mühendisler aşama sayılarını belirtmeden önce hacimsel talebin tam profilini çıkarmalıdır.
Doğru ara soğutucu tipinin seçilmesi tamamen saha koşullarına bağlıdır. Su mevcudiyeti, ortam sıcaklıkları ve bakım yetenekleri kararı yönlendirir. Aşağıdaki tablo endüstriyel tesisler için birincil seçim kriterlerini özetlemektedir.
Soğutma Ortamı |
Birincil Avantaj |
Ana Sınırlama |
İdeal Uygulama |
|---|---|---|---|
Hava soğutmalı |
Kullanma suyuna gerek yoktur; daha düşük kurulum karmaşıklığı. |
Yüksek ortam sıcaklıklarında soğutma verimliliği ciddi şekilde düşer. |
Uzak alanlar, dış mekan kurulumları, su kıtlığı olan alanlar. |
Su Soğutmalı |
Üstün ısı transferi; sıkı yaklaşma sıcaklıkları. |
Soğutma kuleleri, pompalar ve su arıtma gerektirir. |
Ağır sanayi tesisleri, kapalı mekanik odalar, sürekli çalışma. |
Etkili yoğuşma yönetimi tüm sistemi korur. Ara soğutucular, gaz çiğlenme noktasının altına soğudukça önemli miktarda sıvı hacmi üretir. Spesifikasyonlar otomatik, sıfır kayıplı tahliye vanalarını içermelidir. Yüksek verimli nem ayrımı tartışılamaz. HP aşamasını yıkıcı sıvı alımından korur ve proses güvenilirliğini korur.
İki aşamalı bir sistemin sürdürülmesi, mekanik protokollere sıkı sıkıya bağlı kalmayı gerektirir. Saha teknisyenleri, ara soğutucunun doğru şekilde çalıştığından emin olmak için belirli parametreleri izlemelidir.
HP valf arızalarını veya ara soğutucu tıkanıklıklarını tespit etmek için kademeler arası basıncı günlük olarak izleyin.
Kanatçıklar veya tüplerdeki kirlenmeyi belirlemek için ara soğutucudaki yaklaşma sıcaklıklarını kaydedin.
Sıvının HP silindirine taşınmadığından emin olmak için otomatik yoğuşma tahliyelerini haftalık olarak test edin.
Termal bozulmayı veya nem kirliliğini kontrol etmek için kompresör yağını üç ayda bir örnekleyin.
Büyük bir arızadan önce yorgunluğu yakalamak için planlı kapatmalar sırasında LP ve HP valflerini inceleyin.
Termal stres risklerini belirlemek için mevcut tek kademeli kompresör tahliye sıcaklıklarınızı denetleyin.
Prosesinizin 6:1 tek aşamalı güvenlik eşiğini aşıp aşmadığını belirlemek için tam basınç oranını hesaplayın.
Tek aşamalı ve iki aşamalı seçeneklerin güç tüketimini karşılaştıran bir yaşam döngüsü enerji analizi gerçekleştirin.
Su soğutmalı intercooler sistemi belirlemeden önce tesisinizin soğutma suyu kapasitesini değerlendirin.
C: Temel amaç, sıkıştırma aşamaları arasında gazdan duyulur ısıyı uzaklaştırmaktır. Bu, gaz sıcaklığını düşürür, yoğunluğunu arttırır ve yüksek basınç silindirinin gerektirdiği mekanik işi azaltır. Ayrıca son deşarj sıcaklığının güvenli mekanik limitleri aşmasını da önler.
C: Gazın soğutulması özgül hacmini azaltır. Yüksek basınçlı piston, sıcak, genleşmiş bir gaz yerine daha yoğun, daha soğuk bir gazı iter. Daha az hacim taşımak, daha az fren beygir gücü gerektirir, termodinamik döngüyü ideal izotermal sıkıştırmaya yaklaştırır ve önemli ölçüde enerji tasarrufu sağlar.
C: Endüstri standartları genellikle toplam sıkıştırma oranı 5:1 veya 6:1'i aştığında iki aşamalı kompresöre geçişi zorunlu kılar. Tek kademeli bir kompresörün bu oranın ötesinde çalıştırılması ciddi termal strese, yağın bozulmasına ve hacimsel verimde büyük düşüşlere neden olur.
C: Eğer ara soğutucu arızalanırsa ısı transferi düşer. Yüksek basınç aşaması sıcak gazı emerek aşırı son tahliye sıcaklıklarına yol açar. Bu, yağlama yağının karbonlaşmasına neden olur, dahili valflere zarar verir, contaları eritir ve kompresörün güç tüketimini büyük ölçüde artırır.
C: Evet. Çevre testleri ve farmasötik depolama gibi ultra düşük sıcaklık uygulamaları için özel olarak tasarlanmıştır. İki aşamalı tasarım, düşük sıcaklıktaki soğutucu akışkanların gerektirdiği devasa basınç artışlarını, dahili elektrik motorunu veya kompresör valflerini aşırı ısıtmadan karşılar.
C: Sıkıştırılmış gazın soğutulması, su buharının ve yağ aerosollerinin sıvı halinde yoğunlaşmasına neden olur. Bu sıvı yüksek basınçlı silindire girerse, valfleri parçalayabilecek ve bağlantı çubuklarını bükebilecek hidrolik şoka (çarpma) neden olur. Ayırıcılar bu sıvıyı güvenli bir şekilde yakalar ve tahliye eder.
